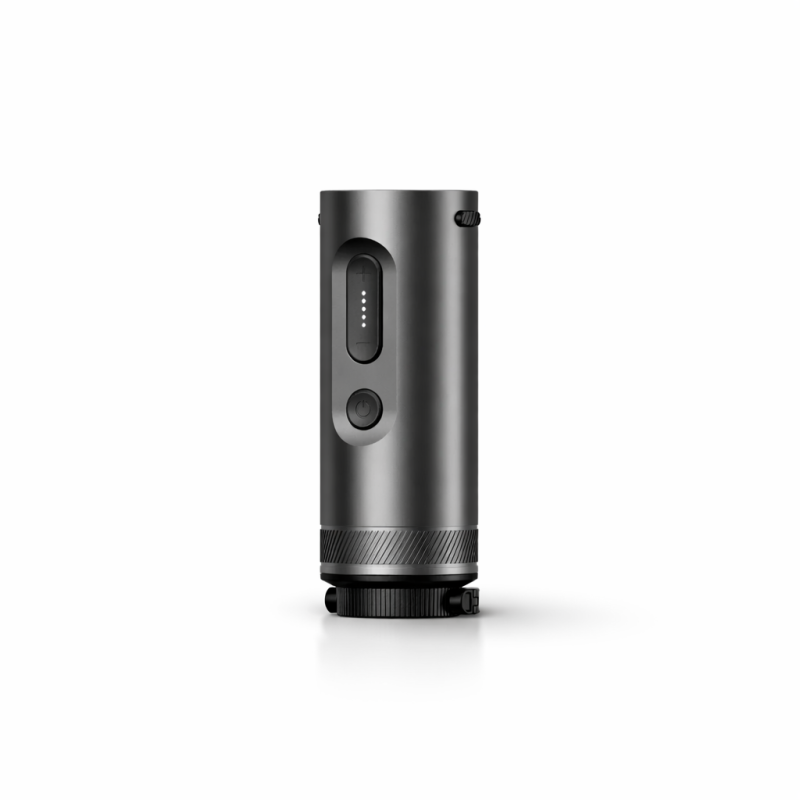

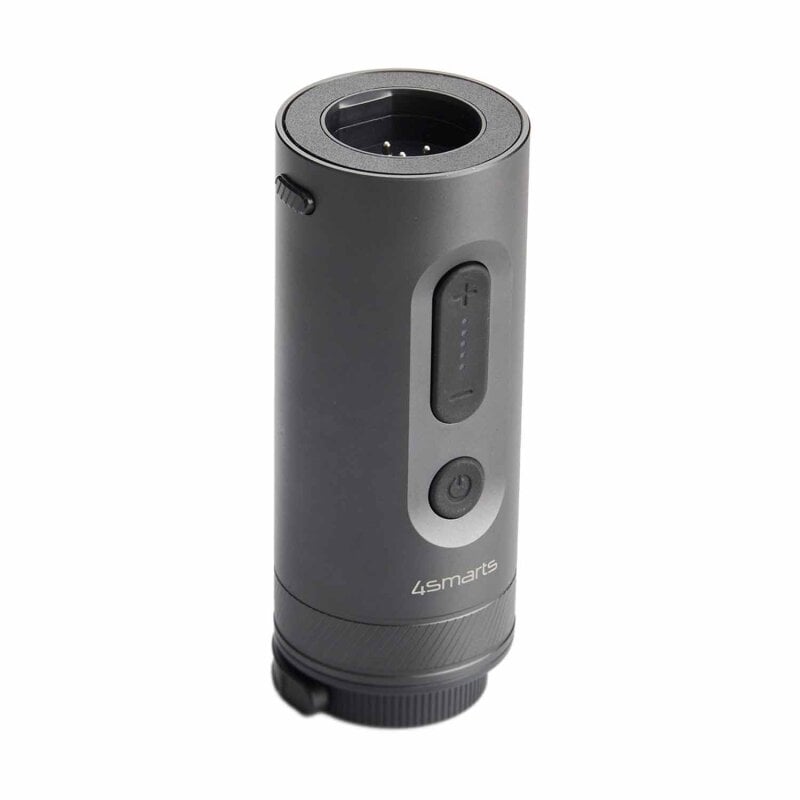

MODUMATE Power Unit – Basis-Modul (Smart Controller)
Die MODUMATE Power Unit ist das zentrale Basis- und Steuerungsmodul des modularen MODUMATE-Systems. Sie fungiert als Energiequelle, Leistungsregler und Schnittstelle für alle kompatiblen MODUMATE-Aufsteckmodule wie Lampe, Ventilator, Luftpumpe, Ladeadapter, Jet-Fan oder weitere Funktionsmodule. Ohne die Power Unit ist kein Modul betriebsfähig – sie ist damit das technische Fundament des gesamten Systems.
Systemfunktion & Grundprinzip
Die Power Unit vereint drei Kernfunktionen in einem kompakten Gerät:
- Energieversorgung: Integrierter Lithium-Ionen-Akku versorgt alle Module zuverlässig mit Strom.
- Intelligente Leistungssteuerung: Automatische Anpassung der Leistungsabgabe je nach angeschlossenem Modul (z. B. Dauerbetrieb, Leistungsstufen, Blinkmodi).
- Mechanische & elektrische Modulaufnahme: Magnetisch-mechanisches Verriegelungssystem mit elektrischen Kontaktpunkten für sicheren Halt und stabile Stromübertragung.
Produktbeschreibung:
Die MODUMATE Power Unit wird als tragbare, wiederaufladbare Energiezentrale eingesetzt. Module werden einfach von oben aufgesteckt und hörbar verriegelt („Klick“) – ganz ohne Werkzeug.
Über die + / – Tasten lassen sich bei kompatiblen Modulen fünf Leistungsstufen (1–5) einstellen. Die zuletzt gewählte Stufe wird gespeichert und beim nächsten Einschalten automatisch wiederhergestellt.
Ein mehrstufiges LED-Indikatorsystem zeigt sowohl Leistungsstufe als auch Batterieladestand an. Bei niedrigem Akkustand oder kritischem Ladezustand greift eine automatische Schutzabschaltung, um Akku und Kontakte zu schützen.
Technische Daten:
Produkttyp: Power Unit / Basis-Modul / Smart Controller
System: MODUMATE Modulsystem
Marke: MODUMATE
Stromversorgung
- Akkutyp: Lithium-Ionen-Akku
- Akkukapazität (Energie): 25,9 Wh
- Nennspannung: 7,4 V
- Kapazität: 3.500 mAh
Elektrische Daten:
- Eingang (USB-C): 5 V ⎓ 3 A
- Ausgang: MODUMATE Modul-Schnittstelle (OK-Port)
Gewicht: ca. 224,7 g
Abmessungen: 42 × 45,15 × 107,85 mm
Betriebsbedingungen
- Betriebstemperatur: −25 °C bis +50 °C
- Lagertemperatur: −20 °C bis +60 °C
- Max. Luftfeuchtigkeit: ≤ 85 %
- Max. Einsatzhöhe: 5.000 m
Anzeige- & Steuerungssystem:
LED-Indikatoren - 5 LEDs zeigen wahlweise:
- Leistungsstufe 1–5 (bei regelbaren Modulen)
- Batteriestatus in 20 %-Schritten
Batteriestatus
- •81–100 %: 5 LEDs an
- 61–80 %: 4 LEDs an
- 41–60 %: 3 LEDs an
- 21–40 %: 2 LEDs an
- 5–20 %: 1 LED an
- < 5 %: 1 LED blinkt weiß
- 0 %: 1 LED blinkt rot (5×), danach automatische Abschaltung
Bedienung (Kurzfassung):
- Modul aufstecken: Modul aufsetzen, bis ein Klick hörbar ist. Sitz prüfen.
- Einschalten: Kurzer Druck auf die Power-Taste.
- Leistungsstufe einstellen: Mit + / – zwischen Stufe 1–5 wechseln (bei kompatiblen Modulen).
- Ausschalten: Kurzer Druck auf die Power-Taste.Hinweis:
Bei Modulen ohne Leistungsstufen (z. B. Luftpumpe, Ladeadapter) blinkt die Leistungsanzeige dauerhaft.
Befestigungs- & Einsatzmöglichkeiten:
- Handbetrieb
- Magnetische Befestigung
- Aufhängung per Haken
- Stativmontage (M6 Messinggewinde)
Sicherheitshinweise:
- Kein Spielzeug – von Kindern fernhalten
- Kinder unter 14 Jahren nur unter Aufsicht
- Nicht mit nassen Händen bedienen oder laden
- Regenfest, nicht wasserdicht (nicht eintauchen)
- Nicht öffnen, modifizieren oder reparieren
- Vor Modulwechsel Gerät ausschalten und 5 Sekunden warten
- Bei Überhitzung, Rauch oder Fehlfunktion sofort außer Betrieb nehmen
Reinigung & Wartung:
- Kontakte regelmäßig mit Alkohol-Tuch reinigen
- Keine Feuchtigkeit in die Schnittstellen eindringen lassen
- Keine Gewalt beim Auf- oder Abstecken der Module anwenden
Lieferumfang:
- 1× MODUMATE Power Unit (Basis-Modul)
- 1× USB-C-Ladekabel
- 1× Bedienungsanleitung
Vorteile auf einen Blick:
- Zentrale Energie- & Steuereinheit für alle MODUMATE-Module
- Hochwertiger Lithium-Ionen-Akku (25,9 Wh)
- Intelligente Leistungssteuerung & Speicherfunktion
- Robustes, kompaktes Outdoor-Design
- Vielseitige Befestigungs- und Einsatzmöglichkeiten
Rechtlicher Hinweis:
Die MODUMATE Power Unit ist kein eigenständiges Endgerät, sondern eine Systemkomponente.
Die Funktion ist ausschließlich in Verbindung mit kompatiblen MODUMATE-Modulen gewährleistet.
